AI驱动电子系统设计·全流程
全流程AI核心能力·智能体驱动方案设计与验证
原件选型与审查
原理图设计
PCB设计

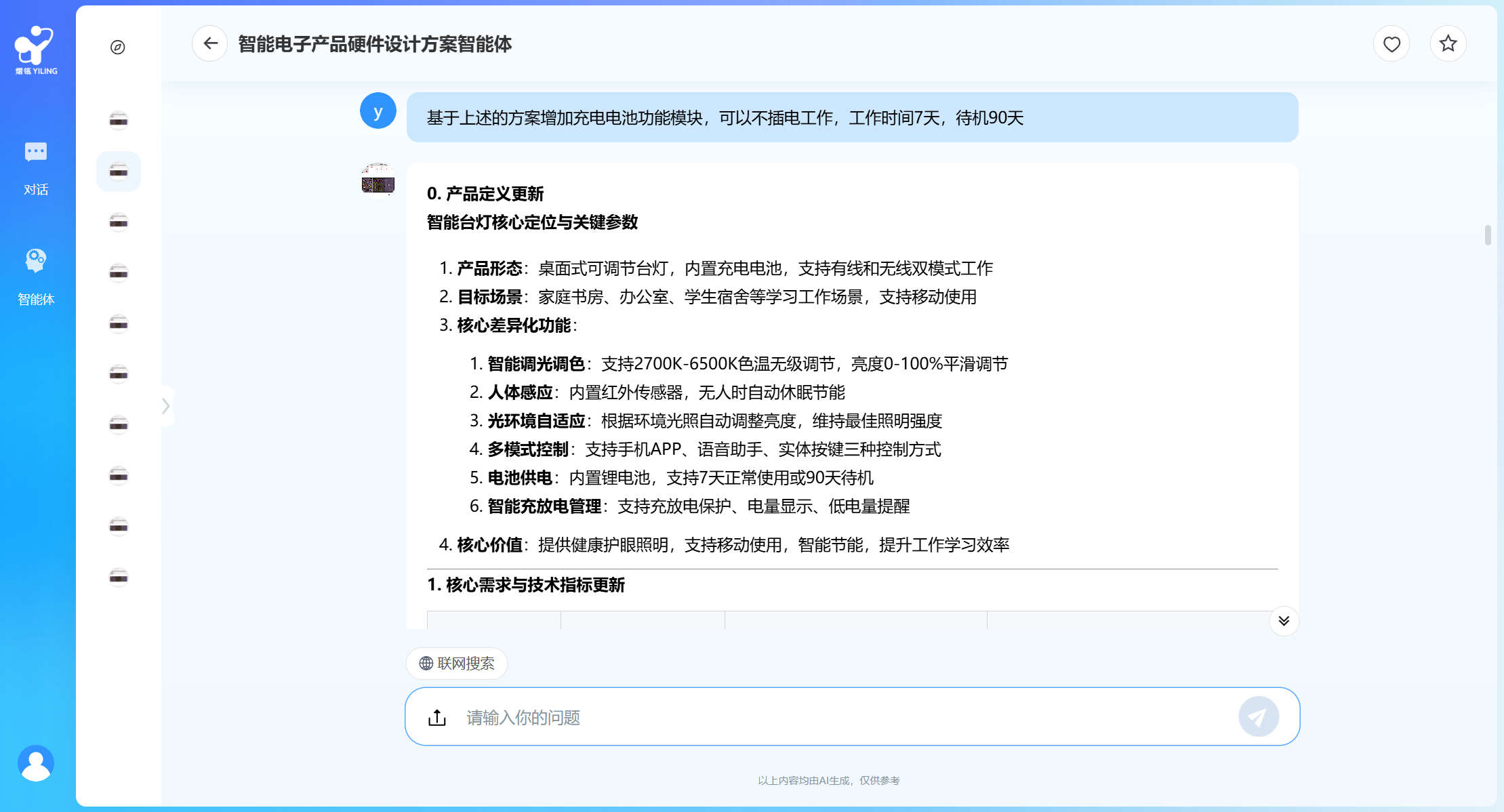

方案设计智能体
输入电子产品需求，AI自动拆解技术指标，生成多套可落地方案包含器件选型、成本测算、性能分析，实现需求到方案的快速转化。
方案生成：全维度分析输出
需求解析：精准识别文本需求
支持自定义方案参数，可调整成本、性能、功耗等权重，AI根据调整实时优化方案。同时提供方案对比功能，从技术可行性、成本、供应链稳定性等维度生成对比报告，辅助决策。
立即体验

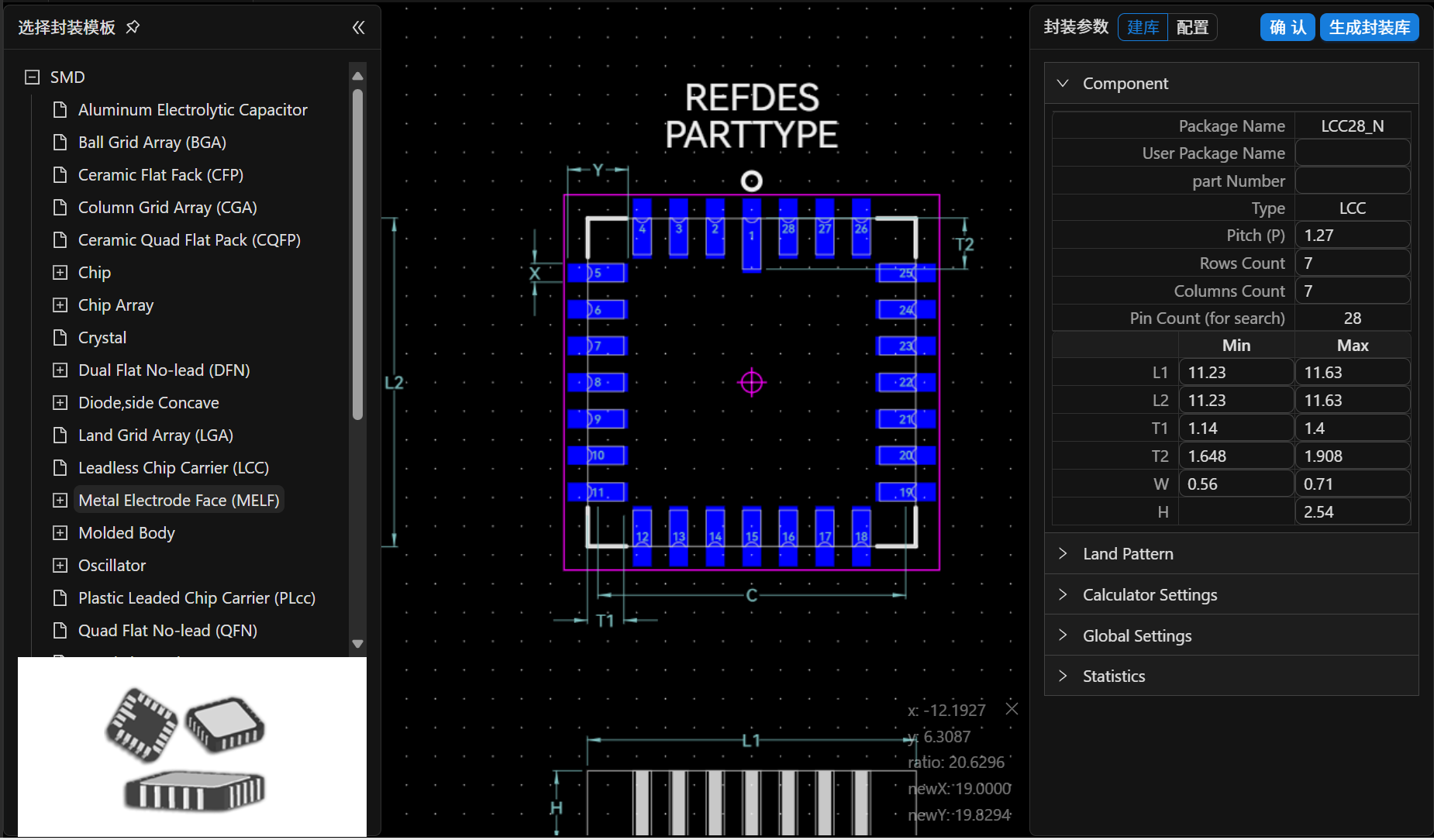

元器件提参建库智能体
AI智能解析元件PDF手册，革命性地改变封装、符号的创建与管理，元件多维度属性提取，生成符合行业标准的元件库文件，大幅缩短设计周期，减少人工错误。
参数提取：参数完整全面
智能建库：准确高效
AI技术自动解析元件PDF手册，革命性地改变封装、符号的创建与管理，元件多维度属性提取，生成符合行业标准的元件库文件，大幅缩短设计周期，减少人工错误。
立即体验

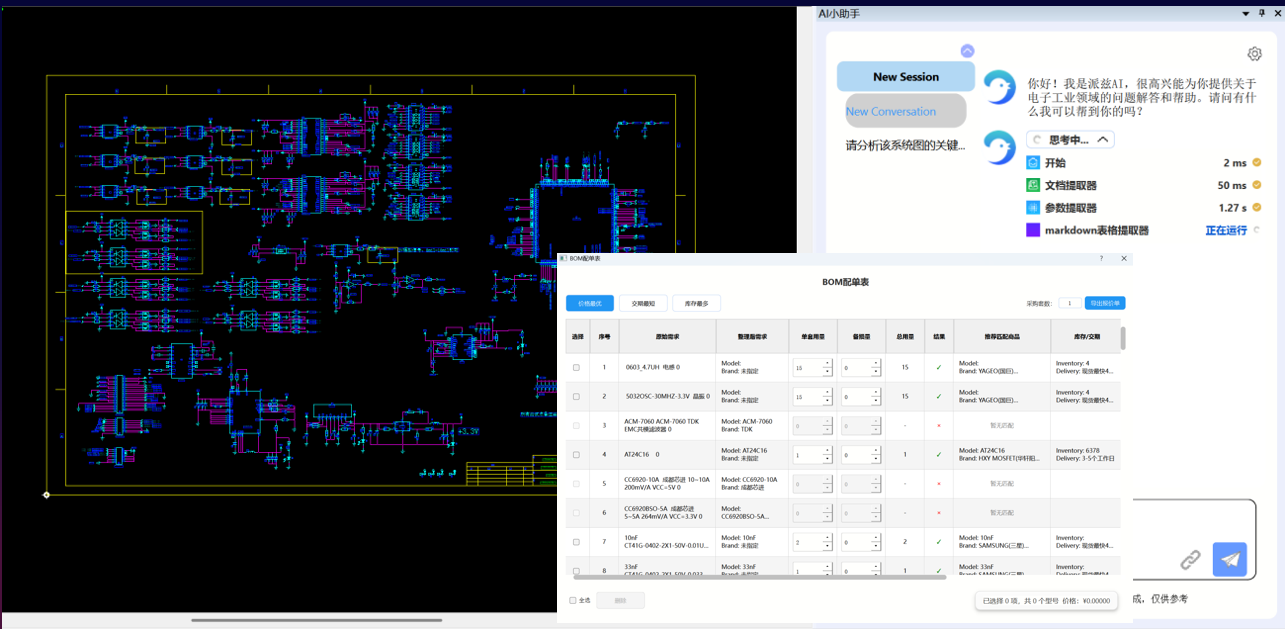

原理图辅助设计智能体
自动生成原理图框架，支持智能拖拽与模块复用，实时执行电气规则检查，自动定位错误并生成BOM表，提升绘图效率与准确性。
框架生成：一键创建基础结构
规则校验：实时ERC检查
BOM生成：自动导出标准表格
内置1000+常用电路模块库，支持模块化设计与复用，提高开发效率。
立即体验

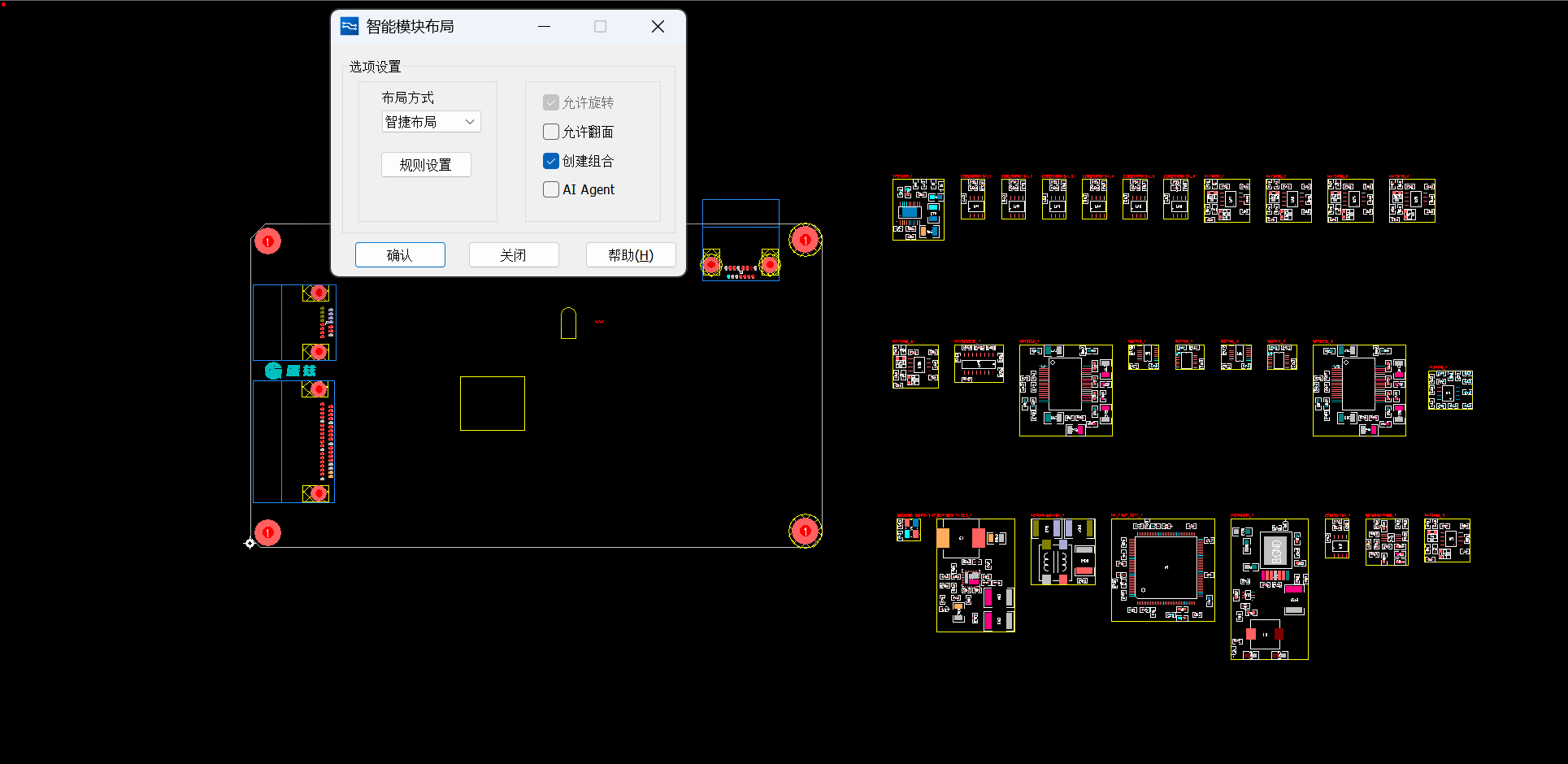

PCB辅助设计智能体
对PCB面积进行有效评估并输出优化建议，基于原理图自动完成PCB模块或整板布局，确保设计可生产、高性能、低成本。
自动布局：优化器件位置
面积评估：合理利用空间
DFM检查：确保可制造性
支持全自动化布局设计。DFM检查覆盖300+生产规则，支持主流PCB厂商工艺要求，减少生产返工。
立即体验
